Pivotante hidráulico JNF IN.05.215.HO · 350 Plus — Hasta 350 kg

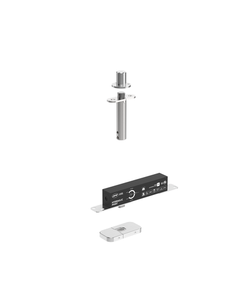

Sistema pivotante hidráulico JNF IN.05.215.HO · 350 Plus en acabado satinado. El mecanismo de cierre queda alojado en la hoja, con una base inferior y un pivote superior; permite controlar el movimiento sin un cierrapuertas de brazo visto.

Características

• Capacidad nominal de hasta 350 kg, condicionada por dimensiones, posición del eje y montaje.
• Retención a 90° en la versión HO.
• Material declarado: acero inoxidable EN 1.4301 (AISI 304), acabado satinado.
• Regulación independiente de las velocidades de cierre y de cierre final.
• Espesor mínimo indicado: 40 mm.
• Apertura de doble acción hasta ±120°.
• Fuerza de cierre ajustable.
• Dimensiones máximas de la familia: 3000 mm de ancho y 4000 mm de alto, sujetas al diagrama de aplicación.

Elección y suministro

Se suministra un conjunto pivotante. Confirma la combinación de base y pivote superior de esta referencia antes de mecanizar: las alternativas de la gama no son intercambiables de forma automática. La hoja y los elementos adicionales de cierre se seleccionan por separado.

La carga máxima cambia con la posición del eje: el diagrama oficial contempla hasta 350 kg con el eje situado, como mínimo, a un tercio de la anchura, y hasta 90 kg en la configuración de eje a 150 mm. Comprueba el plano completo para tu puerta.

Consulta la ficha y el manual adjuntos. Para paneles ligeros sin cierre hidráulico, revisa el pivote central JNF IN.05.209; tiene una función distinta.
