Pivotante hidráulico JNF IN.05.212.HO · 200 Swivel — Hasta 200 kg

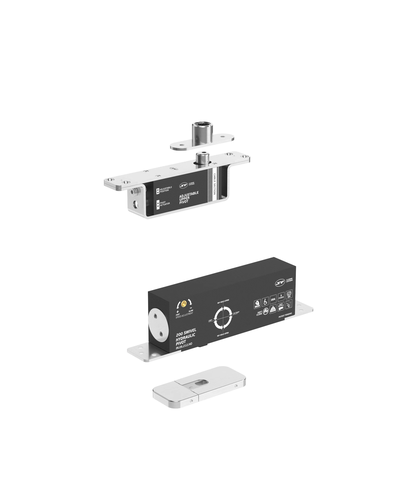

Sistema pivotante hidráulico JNF IN.05.212.HO · 200 Swivel en acabado satinado. El mecanismo de cierre queda alojado en la hoja, con una base inferior y un pivote superior; permite controlar el movimiento sin un cierrapuertas de brazo visto.

Características

• Capacidad nominal de hasta 200 kg, condicionada por dimensiones, posición del eje y montaje.
• Retención a 90° en la versión HO.
• Material declarado: acero inoxidable EN 1.4301 (AISI 304), acabado satinado.
• Rotación de 360°.
• Paso de cable por el pivote superior en la configuración correspondiente.
• Espesor mínimo indicado: 50 mm.

Elección y suministro

Se suministra un conjunto pivotante. Confirma la combinación de base y pivote superior de esta referencia antes de mecanizar: las alternativas de la gama no son intercambiables de forma automática. La hoja y los elementos adicionales de cierre se seleccionan por separado.

Antes de pedir, facilita el peso, ancho, altura y espesor de la hoja y la posición prevista del eje. Confirma las cotas de la versión suministrada con el plano aplicable antes de fabricar o mecanizar.

Consulta la ficha y el manual adjuntos. Para paneles ligeros sin cierre hidráulico, revisa el pivote central JNF IN.05.209; tiene una función distinta.
