Pivotante hidráulico JNF 350 Plus IN.05.215.HO hasta 350 kg — Inox satinado

Se suministra el conjunto pivotante; la puerta, el marco y los herrajes de cierre no están incluidos.

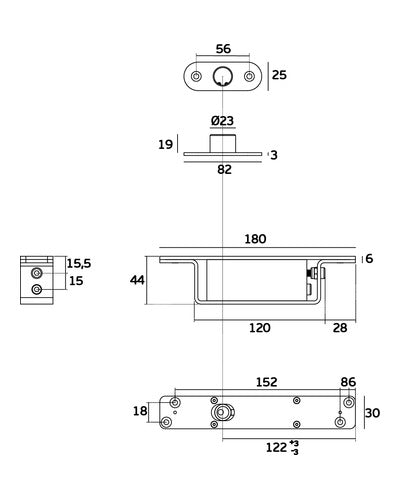

Sistema JNF 350 Plus IN.05.215.HO en acero inoxidable satinado para puertas pivotantes. Comprueba las cotas y la configuración del conjunto antes de mecanizar la hoja.

Características técnicas

• Referencia JNF: IN.05.215.HO.
• Material: acero inoxidable EN 1.4301 / AISI 304.
• Acabado: satinado.
• Capacidad máxima declarada: 350 kg, condicionada por las dimensiones y la posición del eje.
• Espesor mínimo de puerta indicado en el catálogo actual: 40 mm.
• Versión HO con retención a 90°.
• Sistema hidráulico CAM y regulación de velocidad de cierre.
• Apertura de doble acción hasta ±120°, según el montaje.
• Regulación de fuerza de 2 a 4.
• Anchura máxima de gama: 3000 mm; la carga de 350 kg exige comprobar el diagrama de posición del eje.

Aplicación y montaje

Utiliza el manual de esta referencia para el mecanizado de hoja, techo o marco y pavimento. Comprueba peso, anchura, espesor, distancia del eje y resistencia de las fijaciones como conjunto; la capacidad máxima no se aplica a cualquier puerta. Regula y verifica el giro con la zona despejada.

Qué incluye

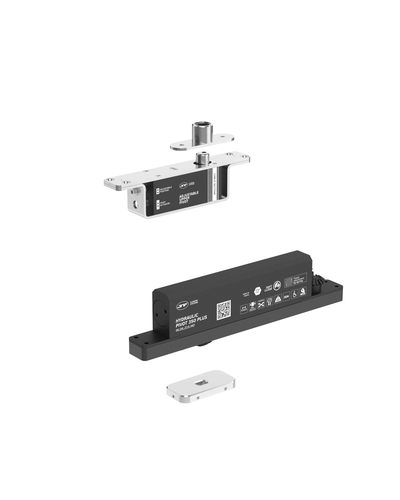

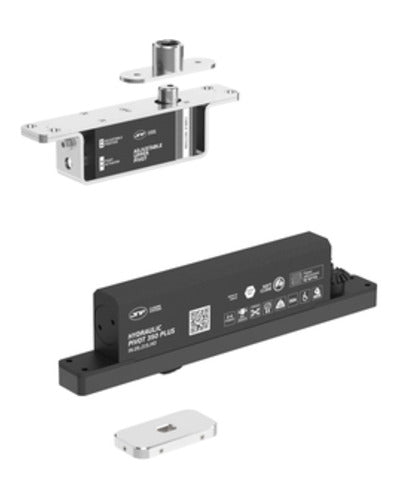

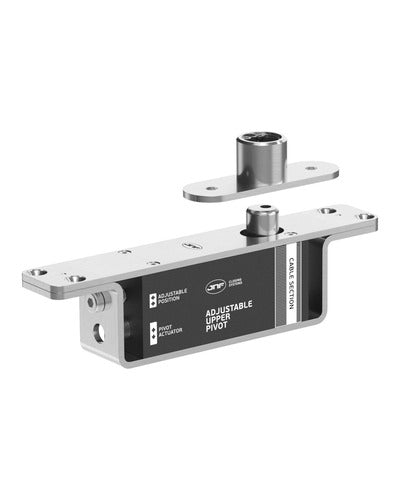

Conjunto 350 Plus IN.05.215.HO con mecanismo hidráulico, pivote superior y base. La composición estándar de catálogo identifica IN.05.BH1 y IN.05.UP1.

Necesitas también

El pivote superior y la base pertenecen a la configuración del conjunto. Las otras capacidades JNF son alternativas completas, no piezas que haya que comprar para completar este modelo. No se enlazan bases de otro sistema sin verificación oficial.

Otras medidas y alternativas

Pivotante hidráulico JNF 60 Plus IN.05.211.HO hasta 60 kg — Inox satinado
Alternativa completa: revisa sus medidas, función y configuración antes de elegir.

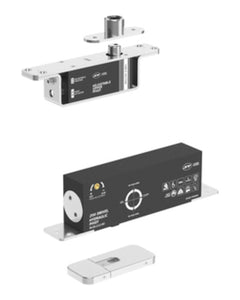

Pivotante hidráulico JNF 200 Swivel IN.05.212.HO hasta 200 kg — Inox satinado
Alternativa completa: revisa sus medidas, función y configuración antes de elegir.

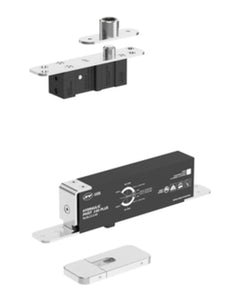

Pivotante hidráulico JNF 100 Plus IN.05.213.HO hasta 100 kg — Inox satinado
Alternativa completa: revisa sus medidas, función y configuración antes de elegir.

Mantenimiento

Limpia con un paño suave y evita productos abrasivos. Sigue las indicaciones del fabricante para el acabado y los componentes del mecanismo.

Documentación

• Ficha técnica o documento técnico oficial
• Instrucciones oficiales de montaje y uso
• Página o catálogo oficial del fabricante

Disponibilidad

Consulta la disponibilidad indicada para la configuración seleccionada y confirma las necesidades del proyecto antes de pedir.

Referencia

Código Royse: 014001313 · Ref. fabricante: IN.05.215.HO
