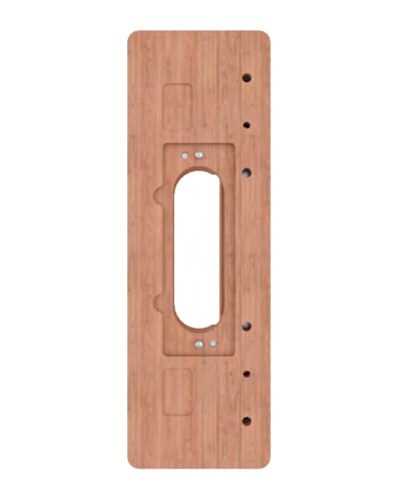

Plantilla base AGB Eclipse — Sin insertos

Se suministra sin insertos y sin bisagras.

Plantilla base suelta para preparar el mecanizado de bisagras ocultas Eclipse. Los insertos definen el modelo que puede mecanizarse.

Características técnicas

• Referencia AGB: E302009904

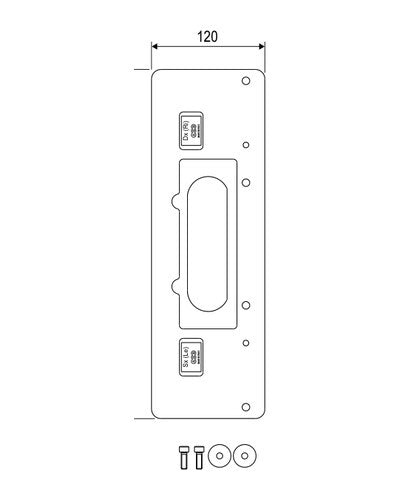

• Configuración: Base de 120 × 370 mm.
• Compatibilidad: Serie 3.0, 3.2, 3.2 HD, 3.2 HD Self y 3.3 con insertos E30200.99.07.

Aplicaciones y montaje

Comprueba la pareja plantilla/insertos antes de fresar. Sigue el plano del modelo exacto para la hoja y el marco; el uso de una base compatible no sustituye los suplementos necesarios.

Contenido del suministro

Se suministra sin insertos y sin bisagras.

Compatible con

Suplementos de plantilla AGB Eclipse 3.0/3.2/3.3 — 4 insertos
Insertos necesarios para Eclipse 3.0, 3.2, 3.2 HD, 3.2 HD Self y 3.3; se venden por separado.

Bisagra oculta AGB Eclipse 3.2 — Cromo opaco
Bisagra compatible cuando se montan los insertos adecuados.

Bisagra oculta AGB Eclipse 3.2 HD — Negro
Modelo HD compatible con los insertos de la serie 3.

Bisagra oculta AGB Eclipse 3.2 HD Self con autocierre 40 kg — Negro
Modelo Self compatible; realizar también el alojamiento del muelle indicado por AGB.

Mantenimiento

Para revisar las fijaciones y realizar ajustes, sigue las instrucciones AGB del modelo vinculadas a esta ficha.

Documentación

Catálogo técnico AGB: medidas y compatibilidad · Información oficial del fabricante

Referencia

Código Royse: 052000777 · Ref. AGB: E302009904
