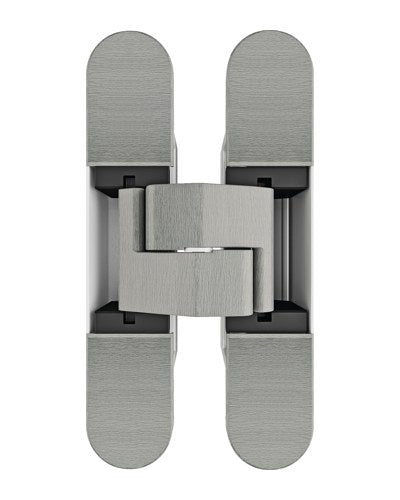

Bisagra oculta AGB Eclipse 3.2 — Níquel satinado

Se suministra sin embellecedores.

La bisagra oculta AGB Eclipse 3.2 permite regular la puerta en tres ejes y queda oculta con la hoja cerrada. Acabado níquel satinado.

Características técnicas

• Modelo: AGB Eclipse 3.2
• Acabado: Níquel satinado
• Altura: 115 mm
• Material: Zamak
• Regulación 3D: Presión ±1 mm, vertical ±2 mm y horizontal ±1,5 mm
• Aplicación: Puertas de madera o aluminio enrasadas
• Unidad de venta: 1 bisagra
• Capacidad de referencia: 40 kg con 2 bisagras; 60 kg con 3 bisagras

Aplicaciones y montaje

Selecciona el número de bisagras con el diagrama de carga de AGB, considerando el peso, ancho y alto de la hoja. Realiza los fresados del modelo exacto y regula cada eje por separado según las instrucciones. La capacidad indicada no sustituye el dimensionado del conjunto.

Contenido del suministro

Se suministra sin embellecedores. El kit de embellecedores se selecciona por modelo y acabado y se compra aparte.

Necesitas también

Kit de embellecedores AGB Eclipse 3.2 — Níquel satinado
Kit del mismo acabado, compatible con esta bisagra; se vende por separado.

Cuña de regulación AGB Eclipse 2–6 mm — Negro
Útil opcional para sostener y elevar la hoja durante la regulación vertical.

Suplementos de plantilla AGB Eclipse 3.0/3.2/3.3 — 4 insertos
Insertos de mecanizado compatibles; requieren la plantilla base o el kit doble.

Mantenimiento

Para revisar las fijaciones y realizar ajustes, sigue las instrucciones AGB del modelo vinculadas a esta ficha.

Documentación

Ficha técnica, planos y montaje AGB · Información oficial del fabricante

Referencia

Código Royse: 052000753 · Ref. AGB: E302000613
